系統主機：屏柜式或壁掛式。一般安裝于主控室內專用屏柜上或開關室門口，高度以便于觀察顯示窗且便于操作為宜，連接AC220V電源及通訊電纜、警燈及風機控制輸出。

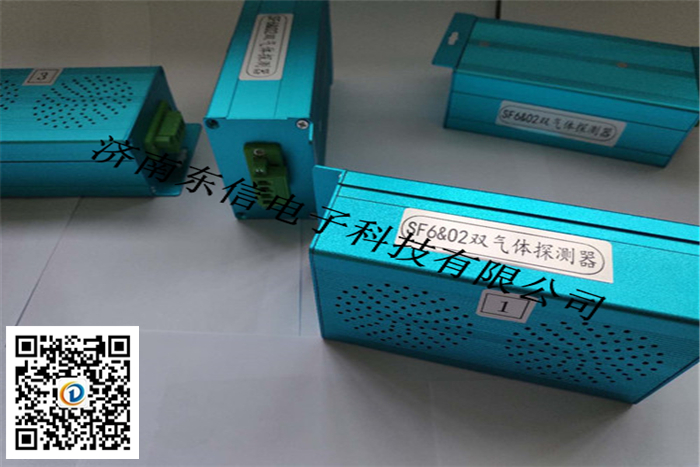

●SF6氣體采集器一般根據氣室分布情況進行布點，安裝于距地面0—10cm的槽鋼或地面上，使之既要保障能及時監測現場環境情況，又不浪費設備資源。

所有數據連接線應采用屏蔽電纜。

基本操作指南

1、開機

打開電源，主機進入初始化并停留在主菜單頁面上，六個功能圖標分別為：數據測量、報警記錄、基本設置、通風、模擬報警、系統信息，最下面會顯示當前環境溫度、濕度和當前時間。

2、系統操作

1）數據測量

?點擊“數據測量”圖標進入頁面，顯示O2和SF6的實測數據，如果超過16個監測點，請按右側“下頁”鍵切換頁面；系統自動設定每分鐘采集一次，如需快速采集請按右側“及時采集”按鈕；表格下方會記錄上次風機啟動的時間。

?點擊“報警記錄”圖標進入報警數據頁面，所有的超標報警的數據均會記錄在此，超過容量將自動覆蓋。

?點擊“基本設置”圖標進入設置頁面，按下一頁進入設置頁面的第二頁，設置完成后必須點擊右側“讀取零點”按鈕，并按確定退出。每次開機必須執行“讀取零點”功能。各設置功能如下：

　　　　從機采集點個數：表示采集器（也稱O2和SF6傳感器）數量；

　　　　風機開啟時間設定：表示風機自動啟動時間；

　　　　每天開啟次數：表示風機每天自動啟動的次數；

　　　　風機運行時間：表示風機單次運行的持續時間；

　　　　SF6泄漏報警閾值：表示SF6氣體濃度報警值設定；

　　　　O2含量報警閾值：表示氧氣濃度報警值設定；

　　　　時間設置：表示系統時鐘；

　　　　平均處理：表示對采集信號的修正處理；

　　　　基準點個數：表示標準點（也稱溫濕度采集器）的數量，一般設置成1；

　　　　零點修正：表示對基準數值修正，一般不小于100；

　　　　修正系數：表示采集信號放大的倍率，一般設置成1；

　　　　采集周期：表示系統多久采集一次數據，一般設置成1。

　　　　讀取零點：表示系統的初始化數據（每次開機必須重新讀取零點）

?點擊“通風”圖標，風機將立即執行通風功能，并顯示倒計時。

?點擊“模擬報警”圖標，主機將執行模擬報警功能。

?點擊“系統信息”圖標，顯示儀器名稱及軟件版本號。

注意：非系統維護人員，請勿進入“系統設置”。

統主要技術特性

工作環境            -10-50℃， 環境濕度≤95%，海拔2000米以下

工作電源 AC/DC 185-265V

功耗 主機：＜20VA   變送器：＜5W

SF6氣體泄漏報警值 缺省：1000ppm，可根據需求執行設置

報警誤差<5%(V/V)

氧含量檢測范圍 0-25.0%(V/V)， <0.5%(V/V) 低于18.0%報警

風機啟動 1.SF6氣體泄漏時自動通風

2.氧氣含量≤18.0%時風機自動啟動

3.自動定時排風

4.可手動強制啟動風機排風

溫度顯示范圍 -20-99℃

濕度顯示范圍 0-99%RH

報警輸出觸點功率 AC220V/3A

風機輸出觸點功率 AC220V/3A（增加風機控制器為30A）

絕緣性能 ＞10MΩ（外殼與電源間）

抗電強度 ＞2000V（外殼與電源間）

電磁兼容特性 快速瞬變脈沖群  GB/T17626.4-1999 3級

雷擊（浪涌）    GB/T17626.5-1999 3級

變送器與主機通訊 標準RS485接口，波特率4800BPS

RTU通訊 標準RS485、RS232接口，波特率4800BPS
