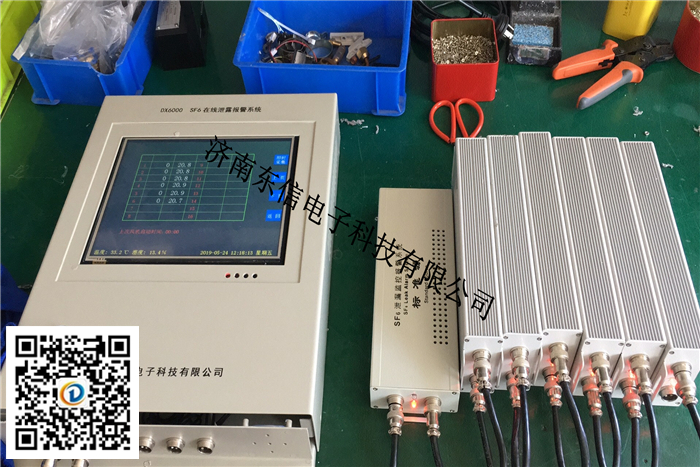

一、概述：

六氟化硫氣體報警控制器是本公司開發的高新技術產品，采用高檔單片機作為控制管理核心。與本公司的二總線制氣體探測器相配接，組成功能強大的氣體報警監控系統。

該產品是嚴格按照GB16808-2008《可燃?xì)怏w報警控制器》設計而成。由于采用M-Bus總線結構形式，所以該系統的最大特點是信號傳輸距離遠，安裝方便，特別適合控制范圍比較大的應用場合；該系統工作穩定、可靠，抗干擾性強，是燃?xì)鈭缶到y(tǒng)更新?lián)Q代的理想產品。

該產品可廣泛應用于石油化工、人工煤氣、冶金、鋼鐵、煉焦、電力等存在可燃或有毒氣體的各個行業，是保證財產和人身安全的理想監測儀器。

二、主要特點：

1、大屏幕LCD液晶顯示、界面友好。

2、全中文指示、操作簡單。

3、直觀、準確地顯示現場的燃?xì)鉂舛燃疤綔y器狀態。

4、具有設備故障、濃度報警兩種聲光指示功能

5、具有自檢、自診斷功能。

6、具有故障、報警記憶、查閱功能。

7、具有節點自動搜索、軟件調零、軟件標定、報警點設置功能。

8、設有密碼，防止誤操作。

9、可以隨時設置、修改和查閱系統的各項參數。

10、具有主、備電轉換及欠壓保護功能。

11、具有內置2組報警接點輸出控制功能，聯動信號可手動、自動輸出。

12、具有日歷顯示及設置功能。

13、采用M-BUS通訊協議，傳輸數據可靠；功能強大，性能穩定。

14、采用單回路兩總線通訊，信號無極性連接設計，具有自動保護功能，系統抗干擾能力強，布線經濟，安裝調試方便。

15、RS485總線通訊接口（選配，標準Modbus/RTU協議）能實現與上位機控制系統聯網，實現探測器監控，大大提高可監控的及時性、準確性。

三、主要技術指標：

1、示值誤差：±5%F?S

2、顯示方式：大屏幕LCD液晶、發光管

3、報警方式：聲、光報警

4、報警音量：＞75dB

5、響應時間：≤30s

6、工作電壓：主電：AC220V±15%，50Hz±1%

             備電：12VDC/1.3Ah兩節

7、外形尺寸：320mm×230mm×90mm

8、工作方式：連續

9、工作環境：溫度 -10℃—50℃   濕度 ≤93%RH

             大氣壓力 86kPa—106kPa

10、絕緣電阻：正常環境時 ≥100MΩ

              濕度為93%RH時 ≥1MΩ

11、功    耗：小于10W

12、供電節點：4個、8個、16個

13、報警輸出：3A /2組 接點輸出，其中一組可設置脈沖輸出

14、信號傳輸：24V無極性兩總線（≥RVS 2*2.5mm2二芯雙絞線）

15、傳輸距離：＜1200m

16、安裝方式：非防爆場合的壁掛式安裝

四、工作原理

控制器以M-Bus標準信號的方式接收探測器的氣體濃度信號；控制器接收到信號后，經過處理、邏輯分析、運算，以液晶數字顯示、聲光報警的方式反應出來，聯動接出繼電器，從而啟動所連接的風機、磁閥或其它消防設備。

五、安裝和接線

1、控制器的安裝

a、安裝位置

非防爆安全場所，其安裝位置應選擇在值班室或經常有人員出入的地方。安裝高度選擇方便操作即可，一般距地面1.4米處。

b、安裝方法

用兩個M5的自攻螺絲把掛架緊固在墻壁上，把控制器掛在掛架上。安裝要牢固，不傾斜，安裝尺寸如圖所示。（單位：mm）

                                         控制器的外形結構圖

2、接線示意圖

3、接線標識

標  識 說  明

RS485接口 RS485總線輸出接口，上傳系統A+、B-。

T+探測器T- 探測器接口（T+、T-），連接時無極性區分。

聯動1 NO1(常開),COM1(公共),NC1(常閉)信號無源輸出。開關量輸出

容量3A/250VAC或3A/30 VDC

聯動2 NO2(常開),COM2(公共), NC2(常閉)信號無源輸出。脈沖（瞬間）：拔掉MC(COM2繼電器旁邊)短路子，動作時間為2S。容量3A/250VAC或3A/30 VDC

+備電- 備用電源接口（+ 接電池正極、- 接電池負極），

備電開關 備電電源開關

主電開關 主電電源開關

AC220V市電 主電源輸入，L、N分別接AC220V的火線和零線。

注意：接好線后，仔細檢查各種接線，確保接線正確后，再開啟電源。禁止帶電接線！
